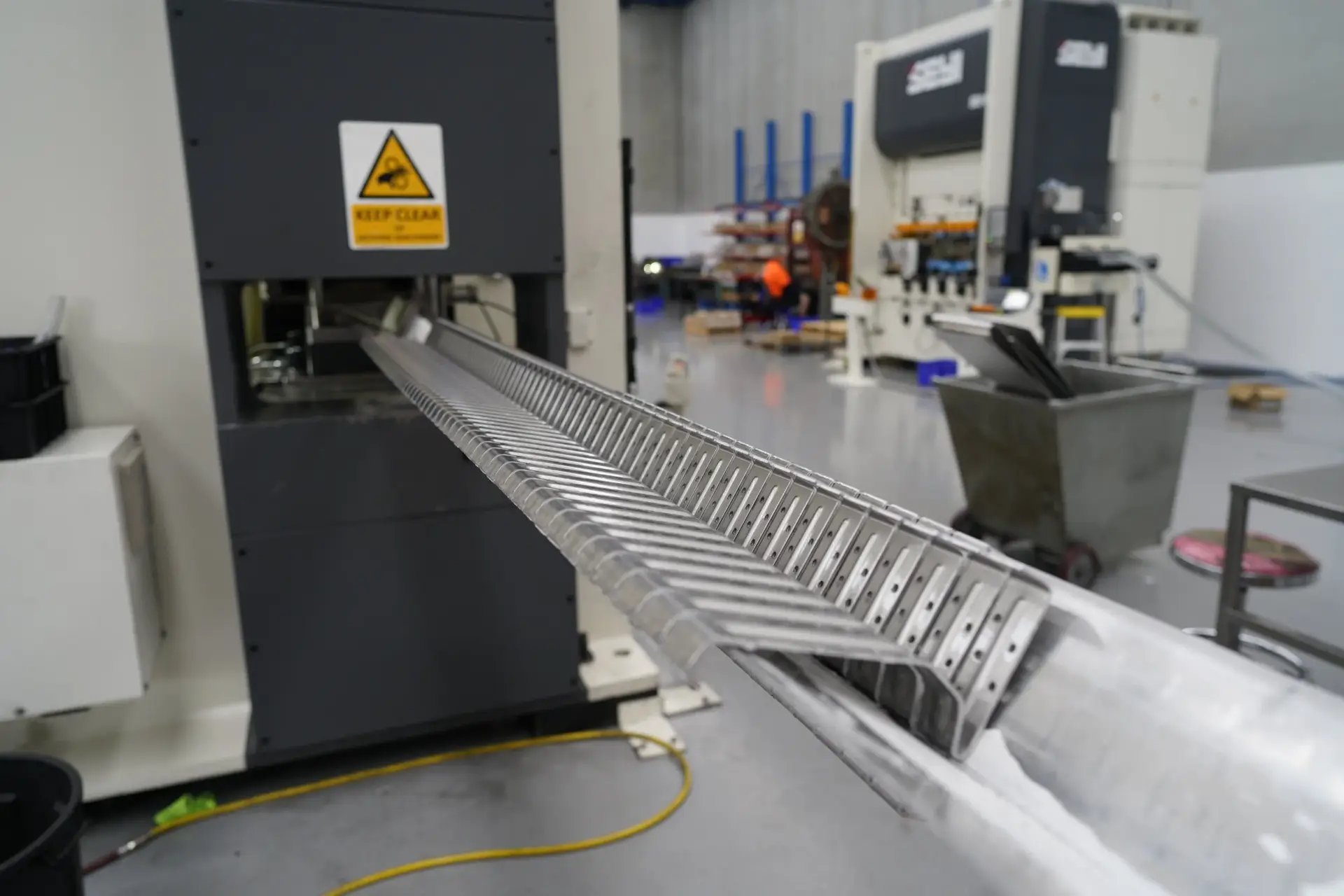

Pernahkah Anda memperhatikan kaleng minuman, casing baterai, atau mangkuk baja yang permukaannya mulus sempurna tanpa satu pun garis sambungan? Di situlah keajaiban deep drawing bekerja. Proses ini memungkinkan lembaran logam datar berubah menjadi komponen tiga dimensi berongga dengan dinding samping yang panjang — tanpa pemotongan dan pengelasan.
Apa Itu Deep Drawing?
Deep drawing adalah proses metal forming di mana lembaran logam datar (blank) ditarik masuk ke dalam rongga cetakan (die) menggunakan punch, sehingga terbentuk komponen berongga seperti cangkir, silinder, kotak, atau bentuk geometris lainnya.
Kata “deep” (dalam) mengacu pada kedalaman komponen yang dihasilkan relatif terhadap diameternya. Secara teknis, suatu proses disebut deep drawing ketika kedalaman produk melebihi setengah diameter blank awal.
Prinsip Kerja Deep Drawing
Proses ini melibatkan aliran logam secara plastis:
- Lembaran logam (blank) diletakkan di atas die ring
- Blank holder menekan tepi blank dengan gaya tertentu untuk mencegah kerutan (wrinkling)
- Punch bergerak turun, menarik logam masuk ke dalam lubang die
- Material di tepi blank mengalir ke dalam, memendek secara sirkumferensial sambil memanjang secara radial
- Hasilnya adalah komponen berongga dengan dinding yang terbentuk dari aliran material
Keseimbangan antara gaya blank holder (terlalu besar = material robek; terlalu kecil = kerutan) adalah kunci keberhasilan deep drawing.
Parameter Kritis dalam Deep Drawing
Drawing Ratio (DR)
Perbandingan diameter blank terhadap diameter punch. Semakin tinggi DR, semakin “dalam” proses tarikan — dan semakin menantang. Material baja karbon umumnya memiliki batas DR sekitar 2,0–2,2 per tahap penarikan.
Redrawing
Untuk komponen yang sangat dalam, proses dilakukan dalam beberapa tahap (redraw). Setiap tahap mengecilkan diameter sambil memperpanjang dinding, dengan annealing (pelunakan panas) di antara tahap jika diperlukan.
Clearance Punch-Die
Celah antara punch dan die menentukan ketebalan dinding. Clearance lebih kecil dari tebal material akan menipiskan dinding (ironing), sedangkan clearance standar mempertahankan tebal material asli.
Pelumasan
Pelumas (lubricant) sangat penting untuk mengurangi gesekan antara material dan tooling, mencegah galling, serta memperpanjang umur cetakan.
Kelebihan Deep Drawing dibanding Metode Lain
| Aspek | Deep Drawing | Machining | Welding |
|---|---|---|---|
| Kekuatan sambungan | Tidak ada sambungan (monolit) | Tidak ada sambungan | Ada titik las |
| Akurasi dimensi | Sangat tinggi | Sangat tinggi | Tergantung operator |
| Kecepatan produksi | Tinggi (mass production) | Rendah | Menengah |
| Efisiensi material | Tinggi | Rendah (banyak sisa) | Menengah |
| Cocok untuk | Volume tinggi | Volume rendah/custom | Komponen besar |
Material yang Ideal untuk Deep Drawing
Tidak semua logam cocok untuk deep drawing. Material yang baik harus memiliki formability tinggi — kemampuan berdeformasi plastis tanpa retak.
- SPCD / SPCE (cold-rolled steel) — yang paling umum digunakan, memiliki anisotropy ratio (r-value) tinggi
- Stainless steel 304 — lebih sulit karena work-hardening yang cepat, perlu pelumasan baik
- Aluminium alloy (1100, 3003, 5052) — ringan, mudah di-draw untuk aplikasi packaging
- Tembaga dan kuningan — konduktivitas baik, cocok untuk komponen elektronik dan dekoratif
Aplikasi Deep Drawing di Berbagai Sektor
Otomotif
- Filter oli dan bahan bakar
- Komponen sistem bahan bakar (fuel cup, fuel pump housing)
- Tutup dan casing sensor
Elektronik & Kelistrikan
- Casing baterai (dry cell, lithium)
- Tutup kapasitor
- Soket dan konektor logam
Peralatan Rumah Tangga
- Panci, wajan, dan mangkuk stainless
- Drum mesin cuci (inner tub)
- Casing kompor gas
Industri & Medis
- Tabung gas bertekanan rendah
- Casing instrumen medis
- Tangki kecil bertekanan
Cacat Umum dalam Deep Drawing dan Cara Mengatasinya
Wrinkling (kerutan) — Terjadi di flange atau dinding. Penyebab: blank holder force terlalu kecil atau clearance terlalu besar. Solusi: tingkatkan blank holder force, optimalkan clearance.
Tearing (robek) — Material pecah di radius punch. Penyebab: drawing ratio terlalu besar, pelumasan kurang, atau radius punch terlalu kecil. Solusi: tambah tahap drawing, perbaiki pelumasan, perbesar radius punch.
Earing — Terbentuk “telinga” di tepi produk akibat anisotropi material. Solusi: pilih material dengan planar anisotropy rendah atau trim setelah proses.
Surface scratching — Goresan pada permukaan produk akibat kotoran atau permukaan die yang kasar. Solusi: jaga kebersihan die dan gunakan pelumas bersih.
Layanan Deep Drawing di CV Indra Wisnu Pratama
CV Indra Wisnu Pratama menyediakan layanan deep drawing dengan kemampuan:
- Produksi komponen berdiameter kecil hingga menengah
- Material baja karbon, stainless steel, dan aluminium
- Multi-stage drawing untuk komponen berdinding dalam
- Inspeksi dimensi menggunakan alat ukur presisi
Dengan pengalaman lebih dari dua dekade, kami siap menjadi mitra produksi komponen deep drawing Anda dari fase prototyping hingga produksi massal.
CV Indra Wisnu Pratama — Spesialis Metal Stamping, Wire Manufacturing, dan Fabrikasi Logam di Bogor sejak 2005. Hubungi kami untuk konsultasi proses deep drawing.
