Jika Anda membongkar sebuah kendaraan — mobil penumpang, truk, atau sepeda motor — dan menghitung berapa banyak komponen yang dibuat melalui proses metal stamping, angkanya akan mengejutkan Anda. Sebuah mobil modern rata-rata mengandung 300–400 komponen stamping berbeda, mewakili sekitar 30–40% dari total berat kendaraan.
Metal stamping menjadi tulang punggung industri otomotif bukan tanpa alasan. Prosesnya menghasilkan komponen dengan presisi dimensi yang konsisten, kecepatan produksi yang tinggi, dan efisiensi material yang sangat baik — semua hal yang dibutuhkan industri otomotif yang memproduksi ratusan ribu unit kendaraan per tahun.
Artikel ini mengulas komponen-komponen otomotif utama yang diproduksi melalui metal stamping, beserta persyaratan teknis dan materialnya.
Panel Bodi dan Struktur Eksterior
Ini adalah komponen stamping yang paling terlihat pada sebuah kendaraan.
Panel bodi utama — Hood (kap mesin), roof (atap), door panels (panel pintu), fender (spakbor), trunk lid (tutup bagasi), dan quarter panel. Semua dibuat dari lembaran baja karbon tipis (biasanya SPCC/SPCD ketebalan 0,65–1,2 mm) melalui proses deep drawing dan forming besar. Komponen ini menuntut permukaan yang sangat halus (Class A surface) karena langsung terlihat dan harus bisa dicat dengan sempurna.
Sill panel dan pillar — Komponen struktural yang membentuk “kerangka” kabin kendaraan (A-pillar, B-pillar, C-pillar, rocker panel). Sering menggunakan high-strength steel (HSS) atau advanced high-strength steel (AHSS) untuk memenuhi standar keselamatan crash test modern.
Firewall — Pemisah antara ruang mesin dan kabin, biasanya dari baja galvanis untuk ketahanan korosi.
Komponen Rangka dan Chassis
Cross member dan side rail — Komponen utama rangka yang menopang seluruh beban kendaraan. Menggunakan baja dengan yield strength tinggi (min. 340 MPa) dan sering dibentuk melalui proses roll forming atau stamp-bending untuk profil panjang.
Suspension tower (strut tower) — Dudukan sistem suspensi di ruang mesin. Menerima beban dinamis yang signifikan dari suspensi sehingga menggunakan material HSS dengan ketebalan 1,5–3 mm.
Floor panel — Lembaran baja yang membentuk lantai kabin dan area bagasi. Sering memiliki ribbing (tonjolan garis) yang dipres untuk meningkatkan kekakuan tanpa menambah berat material.
Tunnel (transmission tunnel) — Tonjokan memanjang di tengah lantai kabin yang menutupi transmisi dan gardan pada kendaraan penggerak belakang.
Komponen Sistem Mesin
Valve cover (tutup katup) — Menutup komponen katup di kepala mesin. Sering dibuat dari aluminium alloy melalui stamping atau die casting.
Oil pan (bak oli) — Menampung oli mesin, berada di bawah blok mesin. Dibuat dari baja tipis (0,8–1,5 mm) melalui deep drawing dengan ketinggian yang cukup.
Heat shield — Pelindung panas di sekitar exhaust manifold, catalytic converter, dan underbody. Biasanya aluminium atau baja galvanis tipis yang dibentuk untuk mengikuti kontur komponen yang dilindungi.
Bracket mounting mesin — Berbagai bracket untuk menggantung dan menopang komponen mesin: bracket alternator, bracket AC compressor, bracket power steering pump, dll.
Air filter housing — Casing filter udara, sering dari baja atau aluminium stamping.
Komponen Sistem Transmisi dan Drivetrain
Clutch cover (pressure plate cover) — Komponen sistem kopling yang menerima beban tinggi dan berputar pada kecepatan tinggi. Menggunakan baja karbon dengan kekuatan dan ketahanan fatigue tinggi.
Flywheel — Meski lebih sering dibuat dengan forging atau machining untuk flywheel padat, flex plate (untuk transmisi otomatis) adalah komponen stamping yang tipis.
Bracket dan support transmission — Berbagai dudukan dan penopang sistem transmisi dan propeller shaft.
Komponen Sistem Rem
Brake dust shield (backing plate) — Pelindung cakram atau drum rem dari kotoran. Dibuat dari baja tipis yang distamping mengikuti kontur sistem rem.
Brake pedal assembly — Pedal rem itu sendiri, biasanya dari baja karbon tebal (3–6 mm) yang dipotong dan dibentuk melalui blanking dan bending.
Caliper bracket — Dudukan kaliper rem pada sistem disc brake, menggunakan baja kekuatan tinggi.
Komponen Sistem Suspensi
Control arm reinforcement — Plat penguat pada lengan suspensi, melengkapi komponen forging atau casting di sistem suspensi.
Spring seat dan bump stop bracket — Dudukan pegas dan bantalan akhir suspensi.
Stabilizer bar bracket — Pengikat stabilizer bar ke bodi atau rangka kendaraan.
Komponen Kelistrikan dan Interior
Seat frame dan track — Rangka jok kendaraan dari baja atau kombinasi baja-aluminium. Salah satu pengguna terbesar komponen stamping di interior.
Seat belt anchor plate — Dudukan sabuk pengaman ke struktur bodi — komponen safety-critical yang membutuhkan kualitas stamping tertinggi karena menahan nyawa penumpang dalam kecelakaan.
Pedal bracket — Dudukan sistem pedal (rem, kopling, akselerator) ke dashboard.
Battery tray — Dudukan baterai, biasanya dari baja galvanis untuk ketahanan terhadap tumpahan asam baterai.
Terminal konektor — Berbagai terminal dan konektor kelistrikan kendaraan, biasanya dari tembaga atau kuningan dengan ketebalan sangat tipis (0,2–0,8 mm).

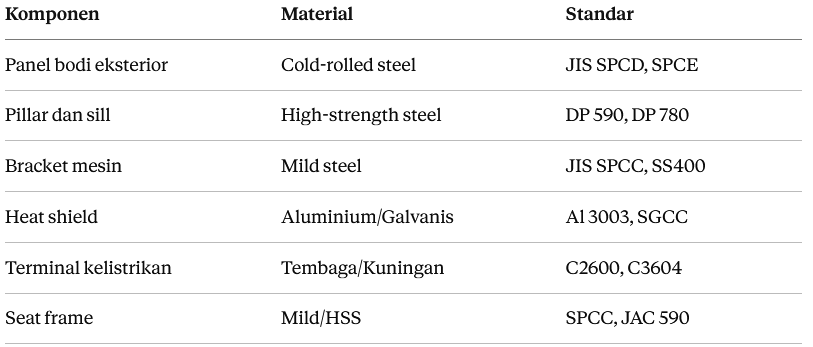

Standar Material yang Umum Digunakan
Persyaratan Teknis Komponen Stamping Otomotif
Industri otomotif menerapkan standar yang lebih ketat dibanding industri lain untuk komponen stampingnya:
Toleransi dimensi: Umumnya ±0,1–0,3 mm untuk komponen umum, ±0,05 mm untuk komponen fit-kritis yang berhubungan dengan komponen lain dalam assembly.
Material traceability: Setiap batch material harus bisa dilacak ke heat number dan mill certificate yang bersesuaian.
Surface quality: Komponen eksterior (Class A) tidak boleh punya scratch, dent, atau cacat permukaan apapun. Komponen internal memiliki persyaratan lebih longgar.
Burr height: Sisi hasil pemotongan harus bebas dari burr yang bisa melukai saat assembly atau mengganggu fit komponen. Biasanya max. 0,1–0,3 mm.
Coating dan surface treatment: Banyak komponen membutuhkan phosphating, electrocoating (e-coat), atau zinc plating sebelum pengecatan atau perakitan akhir.
Bagaimana CV Indra Wisnu Pratama Mendukung Industri Otomotif
CV Indra Wisnu Pratama telah menjadi pemasok komponen stamping untuk pelaku industri otomotif di Indonesia sejak 2005. Kapabilitas kami mencakup produksi berbagai jenis bracket, panel, heat shield, dan komponen press part dengan material mild steel, stainless steel, dan aluminium.
Dengan tooling in-house, sistem QC berlapis, dan pemahaman mendalam tentang persyaratan teknis industri otomotif, kami siap menjadi mitra produksi komponen Anda — dari tahap trial tooling hingga produksi reguler.
