Di balik setiap komponen logam yang Anda temui — dari bracket mesin kendaraan hingga rangka elektronik — ada sebuah proses yang bekerja dengan presisi tinggi: press tool. Teknologi ini adalah fondasi dari industri metal stamping dan menjadi salah satu keahlian inti CV Indra Wisnu Pratama sejak 2005.
Apa Itu Press Tool?

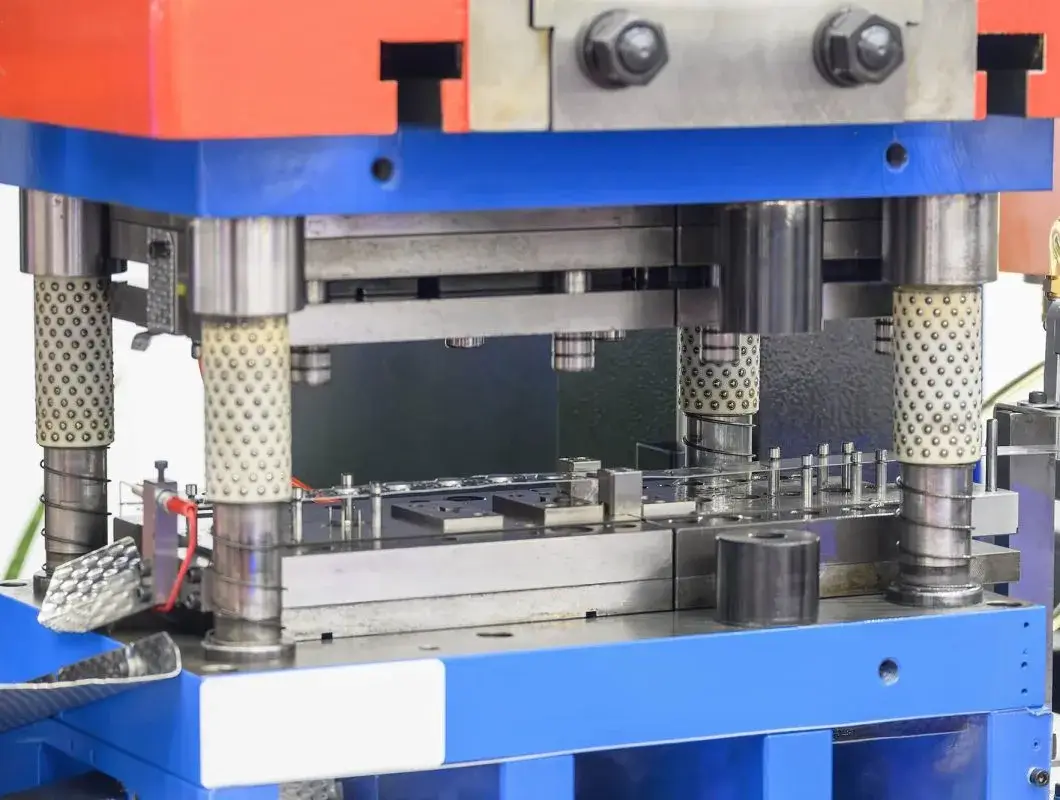

Press tool, atau yang juga dikenal sebagai stamping die atau cetakan press, adalah seperangkat alat yang dipasang pada mesin press untuk membentuk, memotong, atau mengubah bentuk lembaran logam (sheet metal) menjadi komponen dengan geometri tertentu.
Proses ini bekerja dengan prinsip sederhana: lembaran logam diletakkan di antara dua bagian cetakan (punch dan die), kemudian mesin press memberikan gaya tekan yang sangat besar — bisa mencapai ratusan ton — sehingga logam terbentuk sesuai kontur cetakan.
Bagian Utama Press Tool
Sebuah press tool terdiri dari beberapa komponen kunci:
- Punch — bagian atas yang bergerak menekan logam
- Die — bagian bawah sebagai landasan pembentukan
- Stripper plate — melepaskan material dari punch setelah proses
- Pilot pin — memastikan posisi material akurat di setiap siklus
- Guide post & bushing — menjaga keselarasan punch dan die
Ketelitian dalam pembuatan setiap komponen ini menentukan kualitas akhir produk yang dihasilkan.
Jenis-Jenis Press Tool
1. Simple Die (Single Operation)
Melakukan satu operasi dalam satu kali siklus — misalnya hanya memotong (blanking) atau hanya menekuk (bending). Cocok untuk komponen sederhana dengan volume rendah hingga menengah.
2. Progressive Die
Lembaran logam berpindah melalui beberapa stasiun operasi secara berurutan dalam satu siklus mesin. Setiap stasiun melakukan satu atau lebih operasi, sehingga di ujung proses sudah dihasilkan komponen jadi. Ini adalah pilihan utama untuk produksi volume tinggi karena sangat efisien.
3. Compound Die
Melakukan beberapa operasi sekaligus dalam satu pukulan di posisi yang sama — misalnya blanking dan piercing bersamaan. Menghasilkan komponen dengan toleransi sangat ketat.
4. Transfer Die
Mirip progressive die, tetapi setiap komponen dipindahkan secara individual antar stasiun menggunakan sistem transfer mekanis. Cocok untuk komponen berukuran lebih besar.
Keunggulan Teknologi Press Tool
Konsistensi tinggi — setiap komponen yang dihasilkan identik karena menggunakan cetakan yang sama. Ini sangat penting untuk industri otomotif yang mensyaratkan zero-defect pada komponen safety-critical.
Kecepatan produksi — mesin press modern mampu melakukan ratusan hingga ribuan siklus per menit, menjadikannya ideal untuk produksi massal.
Efisiensi material — tata letak blanking yang dioptimalkan (nesting) meminimalkan sisa material, menekan biaya produksi.
Biaya per unit rendah — meski investasi awal pembuatan tooling cukup besar, biaya per unit akan menurun drastis seiring volume produksi yang meningkat.
Material yang Umum Digunakan
Press tool dapat bekerja dengan berbagai jenis logam, antara lain:
- Baja karbon rendah dan menengah (mild steel, SPCC, SPCD)
- Stainless steel (SUS 304, SUS 430)
- Aluminium alloy
- Tembaga dan kuningan (brass)
- Baja galvanis dan baja lapis seng
Pemilihan material disesuaikan dengan persyaratan teknis produk akhir: kekuatan, ketahanan korosi, konduktivitas, atau berat.
Aplikasi Press Tool di Berbagai Industri
Otomotif — bracket mesin, panel bodi, komponen sasis, heat shield, dan ratusan part lain pada setiap unit kendaraan.
Elektronik — casing, terminal konektor, shield EMI, dan heatsink.
Konstruksi — klip, angkur, dudukan, dan komponen sambungan struktural.
Furnitur — engsel, rel laci, kaki meja, dan fitting dekoratif logam.
Proses Pembuatan Press Tool di CV Indra Wisnu Pratama
Di CV Indra Wisnu Pratama, setiap press tool dirancang dan dibuat dengan tahapan sistematis:
- Analisis desain produk — kami mempelajari gambar teknik dan persyaratan dimensi klien
- Perancangan tooling — desain die layout, pemilihan material tooling, dan simulasi proses
- Machining komponen die — menggunakan mesin CNC untuk akurasi dimensi yang ketat
- Assembly & setting — perakitan dan pengaturan clearance antara punch dan die
- Trial run & validasi — pengujian dan inspeksi komponen pertama sebelum produksi massal
Dengan pengalaman lebih dari 20 tahun, kami memahami bahwa kualitas tooling adalah investasi jangka panjang yang menentukan profitabilitas lini produksi Anda.
